显微“变角度”光谱系统
最小 0.5° 角分辨 / 透反射 + 荧光 / 低温 + 磁场 + 1.65 μm 近红外

ARMS 显微角分辨光谱系统 采用焦平面 Fourier Transform 技术，基于显微平台，将角分辨光谱的“空间分辨率”提升至 μm 量级，实现了角度 (k) + 空间 (x) + 光谱 (ω) 的三重分辨。优化的集成设计，快速在透射 / 反射 / 辐射 (荧光) 等 9 种光谱模式间切换。最终为您带来一款“更全面”的光谱测试平台。

ARMS 显微角分辨光谱系统

典型应用领域：

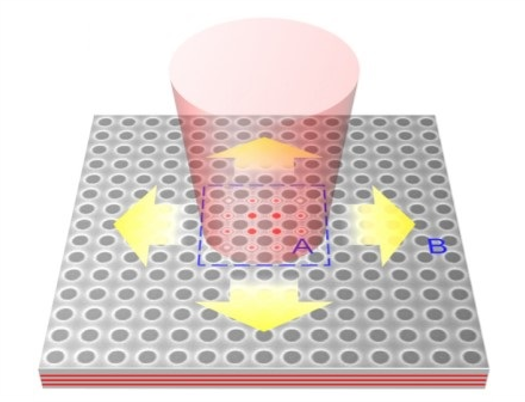

       Nano Photonics   随着以光子晶体、SPP 材料、超材料为代表的微纳光子材料的开发和应用，单纯光谱分析技术已无法满足完备表征该类光子材料光学性质的需求，更精细化的角分辨光谱技术应运而生。
       微腔光子器件   微腔光子器件受构型影响，光学性质具有角分布特征，需在不同角度下实现光谱探测。

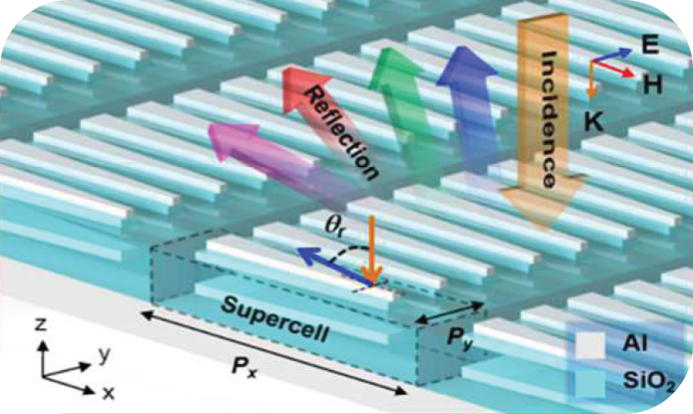

       超表面透镜   利用超表面技术（meta-surface）设计的超表面透镜具有强大的光场调控能力，能够实现亚波长的汇聚和微米级的聚焦，需要一种新型的基于显微平台的角分辨光谱探测手段。


      ARMS 显微角分辨光谱系统在以上领域的应用得益于如下几个特点： 1  超过 60° 的角度 ARMS 优选 Olympus 大 N.A. 平场复消色差物镜，收集超过 60° 的角向辐射光谱；匹配智能算法，快速实现包括透射 / 反射 / 辐射 (荧光) 等 9 种光谱测量模式； 2  达 5 个维度的空间选择 ARMS 内置一个可调 Aperture，可以实现 X / Y 方向开口距离调节，XY 两维平面位置平移，及平面内 θ 方向旋转，准确抓取复杂形貌的微区样品； 3  最小 0.5° 角分辨率 ARMS 采用特殊优化的消色差、消相差光路，能够将角度分辨率提升至 0.5°，显著提升光谱分析能力； 4  1.65 μm 近红外拓展 ^NEW ARMS 重新对角分辨光路系统进行构型，在近红外波段 900~1650 nm 实现角分辨光谱测量，对推动光通讯、超表面、激光雷达等领域研究具有重要价值； 5  低温 + 磁场拓展新一代 ARMS 也拓展了对低温和磁场环境的支持，可适配最低 2.7K 低温恒温器和最高 5T 磁场强度超导磁体； 6 除此之外，ARMS 还可与外部光源及 Princeton Instruments 光谱仪衔接，实现包括时间分辨、空间相干性、瞬态光谱采集等功能。

      技术起源：角分辨光谱技术（Angle-resolved Spectroscopy, ARS），诞生于复旦大学，是一种精细化的光谱技术。基于该技术而生的角分辨光谱仪具有在不同角度下探测材料光谱性质的能力，突破传统光谱技术不能分辨角度的局限，是获取光子材料色散关系，实现光学性质“全面表征”的重要手段，在微纳光子学、低维材料、发光材料等领域具有重要应用价值。

      了解更多内容： 宏观样品角分辨高灵敏光谱仪近红外光谱仪

部分SCI标注文献

使用复享角分辨光谱产品，并标注“ideaoptics”的文献清单（部分）
✽ "Magnetochromatic thin-film microplates." Advanced Materials (2015).
影响因子：19.791，单位：加州大学河滨分校/化学系，通讯作者：殷亚东等
✽ "Amorphous diamond-structured photonic crystal in the feather barbs of the scarlet macaw." PNAS (2012).
影响因子：9.661，单位：复旦大学/物理系、加州大学伯克利分校/信息科学技术学院，通讯作者：资剑、Eli Yablonovitch 等
✽ "Facile and effective coloration of dye-inert carbon fiber fabrics with tunable Colors and excellent laundering durability." ACS Nano (2017).
影响因子：13.942，单位：苏州大学/纺织与服装工程学院等，通讯作者：张克勤等
✽ "A general patterning approach by manipulating the evolution of two-dimensional liquid foams." Nature Communications (2017).
影响因子：12.124，单位：中国科学院化学所，通讯作者：宋延林等
✽ "Highly sensitive, reproducible and uniform SERS substrates with a high density of three-dimensionally distributed hotspots: gyroid-structured Au periodic metallic materials." NPG Asia Materials (2018).
影响因子：9.157，单位：上海交通大学/材料科学与工程学院，通讯作者：张荻、张旺
✽ "Observation of polarization vortices in momentum space." Physical Review Letters (2018).
影响因子：8.462，单位：复旦大学/物理系、中国科学院物理研究所，通讯作者：资剑、石磊、陆凌
✽ "Highly reflective subtractive color filters capitalizing on a silicon metasurface integrated with nanostructured aluminum mirrors." Laser & Photonics Reviews (2017).
影响因子：8.434，单位：（韩国）光云大学/电子工程系，通讯作者：Sang-Shin Lee 等
✽ "Al2O3 encapsulated Teflon nanostructures with high thermal stability and efficient antireflective performance." ACS Applied Materials & Interfaces (2017).
影响因子：7.504，单位：清华大学/材料科学与工程学院，通讯作者：张政军
✽ "Improving the sensing performance of double gold gratings by oblique incident light." Nanoscale (2015).
影响因子：7.367，单位：吉林大学/化学学院，通讯作者：吕男等
✽ "Three-dimensional cavity nanoantennas with resonant-enhanced surface plasmons as dynamic color-tuning reflectors." Nanoscale (2017).
影响因子：7.367，单位：北京大学/信息科学技术学院，通讯作者：吴文刚等

§ 建议标注文字：ARMS, angle-resolved spectrum system in micro-region, ideaoptics, China // Thanks for your support!

技术参数

型号

描述

ARMS/U-1

显微角分辨光谱仪：正置、单通道

ARMS/U-2

显微角分辨光谱仪：正置、双通道

ARMS/UC-1

显微角分辨光谱仪：正置、单通道、低温恒温器

ARMS/UC-2

显微角分辨光谱仪：正置、双通道、低温恒温器

ARMS/UCM-1

显微角分辨光谱仪：正置、单通道、低温恒温器、磁体

ARMS/UCM-2

显微角分辨光谱仪：正置、双通道、低温恒温器、磁体

ARMS/I-1

显微角分辨光谱仪：倒置、单通道

ARMS/I-2

显微角分辨光谱仪：倒置、双通道

光谱性能

项目

值

光谱波段：

400~1650nm，内置制冷型光谱仪

光栅：

280 & 760nm 双闪耀 grating，有效平衡卤素光源

测量模式：

　　ARMS

● FAR　● Rad　● FrA　● Pgm

　　ARMS-rfa

● FAR　● CAR　● BaS　● Rad　● FrA　● Pgm

　　ARMS-tfb

● FAR　● FAT　● CAT　● FrS　● Rad　● FrA　● Pgm

　　ARMS-all

● FAR　● FAT　● CAR　● CAT　● FrS　● BaS　● Rad　● FrA　● Pgm

　　注

FAR | 全角度发射反射模式；FAT | 全角度发射透射模式；CAR | 定角度发射反射模式；

CAT | 定角度发射透射模式；FrS | 前散射模式；BaS | 背散射模式；

Rad | 发光模式；FrA | 自由角度模式；Pgm | 编程模式

偏振支架：

● iM1-PH-1，用于起偏　　● iM1-PH-2，用于检偏

偏振片：

iM1-WP25M-UB#TH，Ø1"，适用波段 300~4000nm

角度性能

项目

值

入射光锥张角：

　　Kohler 照明情况下

∠ 60° 光锥半角，基于 0.9NA 的物镜

　　TIRF 照明情况下

∠ 最小 1.3° 光锥全角，基于入射端 200μm 光纤

出射光锥张角：

∠ 最小 0.9° 光锥全角，基于出射端 200μm 光纤

角度范围：

　　反射相关模式

∠ 0~60°，基于 0.9NA 的物镜

　　透射相关模式

∠ 0~50°，基于 0.9NA 的物镜

外部接口 & 其他

项目

值

外部光源接口：

SMA905，快速连接外部光源

光谱输出接口：

ARMS.EXP，ARMS 专用的角分辨输出模块

耗材：

　　专用铝镜

ARMS.M，200~2500nm 适用

　　专用卤素灯

● ARMS.B-H20，20W，寿命 100hr　　● ARM.B-H100，100W，寿命 2,000hr

内置相机：

Retina-16#TS，retina 级图像传感器，1600 万 pixels CMOS

控制软件：

ARM.Software，ARM 专用控制软件

电源接口：

AC 220V

控制接口：

USB-B，支持 USB2.0 通讯协议

冷台接口：

可定制，请联系工程师
