一个能“变角度”的光谱系统
0~360° 变角度 / 220~2500nm 宽波谱 /“复杂样品”透反射光谱

R1 角分辨光谱仪 采用智能旋转设计，易于控制出射 & 入射方向，快速实现透反射 / 散射 / 辐射等 7 种光谱测量模式。同时，选用 Polka 分束镜，集成 Fluorite 消色差萤石透镜，内置氘气 / 卤素光源，将波段拓展至 220~2500nm。而这一切皆浓缩于 R1 角分辨光谱仪内，最终为“复杂样品”的光谱测量带来新的体验。

R1 角分辨光谱仪

      典型应用领域：
       meta-material   样品在不同偏振态具有不同光谱特性，需要光谱测量系统具有各偏振的分辨能力。
       薄膜光谱   样品具有能带结构，呈现光谱的各向异性，需要光谱测试系统具有精确的角度区分能力。
       SPP / SPR   表面等离子体具有敏感的光谱和角度依赖，需要光谱测试系统具有宽泛的光谱测量波段，和精确的角度分辨能力。

      R1 角分辨光谱仪在以上领域的应用得益于如下几个特点： 1  0~360° 完整角度范围 R1 角分辨光谱仪采用精密的 Suruga 滑台，实现 0.006° 角度分辨率及完整的 0~360° 光谱测试；匹配智能算法，快速实现包括透射 / 反射 / 散射 / 辐射在内的 7 种光谱测量模式； 2  最宽 220~2500nm 谱段 R1 角分辨光谱仪内置氘气 / 卤素光源，结合 Polka 分束镜，并选取消除色差的 Fluorite 萤石晶体透镜，提供 220~2500nm 超宽波段光谱测量； 3  精细的 6 维调节为适应样品的多样性，R1 角分辨光谱仪采用了 x+y+z / α+β+θ 的 6 维调节台，精细地对样品进行方向调整； 4  外接 Laser 光源由于新增的外部激光接口，R1 角分辨光谱仪可拓展应用于角分辨荧光光谱测试领域，充分发挥实验室中更为强大的光源的优势。

      了解更多内容： 如何测显微角分辨？高灵敏光谱仪近红外光谱仪

部分SCI标注文献

使用复享角分辨光谱产品，并标注“ideaoptics”的文献清单（部分）
✽ "Magnetochromatic thin-film microplates." Advanced Materials (2015).
影响因子：19.791，单位：加州大学河滨分校/化学系，通讯作者：殷亚东等
✽ "Amorphous diamond-structured photonic crystal in the feather barbs of the scarlet macaw." PNAS (2012).
影响因子：9.661，单位：复旦大学/物理系、加州大学伯克利分校/信息科学技术学院，通讯作者：资剑、Eli Yablonovitch 等
✽ "Facile and effective coloration of dye-inert carbon fiber fabrics with tunable Colors and excellent laundering durability." ACS Nano (2017).
影响因子：13.942，单位：苏州大学/纺织与服装工程学院等，通讯作者：张克勤等
✽ "A general patterning approach by manipulating the evolution of two-dimensional liquid foams." Nature Communications (2017).
影响因子：12.124，单位：中国科学院化学所，通讯作者：宋延林等
✽ "Highly sensitive, reproducible and uniform SERS substrates with a high density of three-dimensionally distributed hotspots: gyroid-structured Au periodic metallic materials." NPG Asia Materials (2018).
影响因子：9.157，单位：上海交通大学/材料科学与工程学院，通讯作者：张荻、张旺
✽ "Observation of polarization vortices in momentum space." Physical Review Letters (2018).
影响因子：8.462，单位：复旦大学/物理系、中国科学院物理研究所，通讯作者：资剑、石磊、陆凌
✽ "Highly reflective subtractive color filters capitalizing on a silicon metasurface integrated with nanostructured aluminum mirrors." Laser & Photonics Reviews (2017).
影响因子：8.434，单位：（韩国）光云大学/电子工程系，通讯作者：Sang-Shin Lee 等
✽ "Al2O3 encapsulated Teflon nanostructures with high thermal stability and efficient antireflective performance." ACS Applied Materials & Interfaces (2017).
影响因子：7.504，单位：清华大学/材料科学与工程学院，通讯作者：张政军
✽ "Improving the sensing performance of double gold gratings by oblique incident light." Nanoscale (2015).
影响因子：7.367，单位：吉林大学/化学学院，通讯作者：吕男等
✽ "Three-dimensional cavity nanoantennas with resonant-enhanced surface plasmons as dynamic color-tuning reflectors." Nanoscale (2017).
影响因子：7.367，单位：北京大学/信息科学技术学院，通讯作者：吴文刚等

§ 建议标注文字：R1, angle-resolved spectrum system, ideaoptics, China // Thanks for your support!

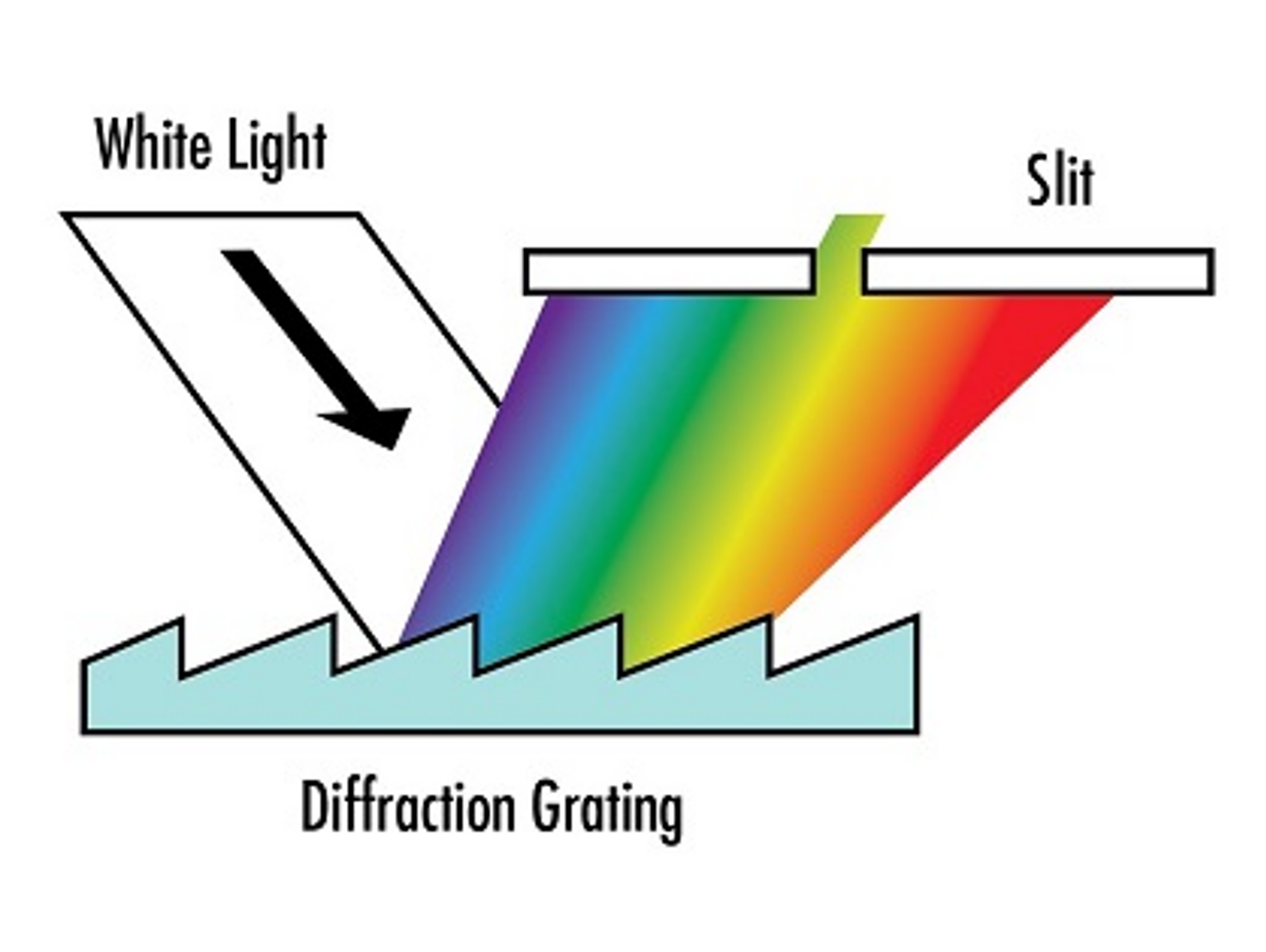

R1-DFG | 光栅衍射效率光谱测试系统
- 基于衍射角分辨光谱
- 研究光栅衍射效率及光栅结构等相关质量参数

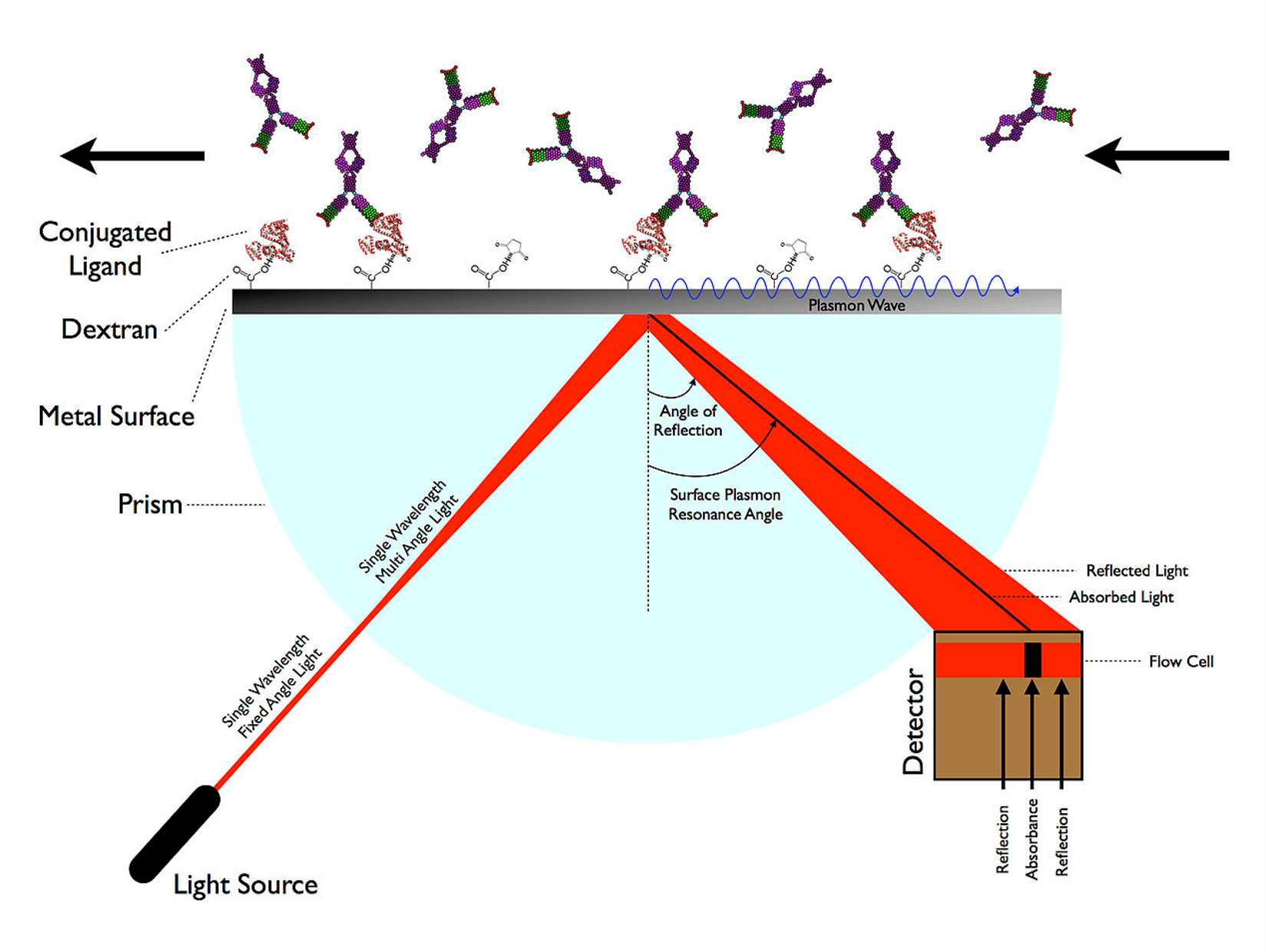

R1-SPR | 生物分子互作光谱仪
- 基于共振角分辨/共振波长分辨
- 研究传感芯片耦合效率、折射率灵敏度（RIS）以及品质因数（FOM）等相关质量参数

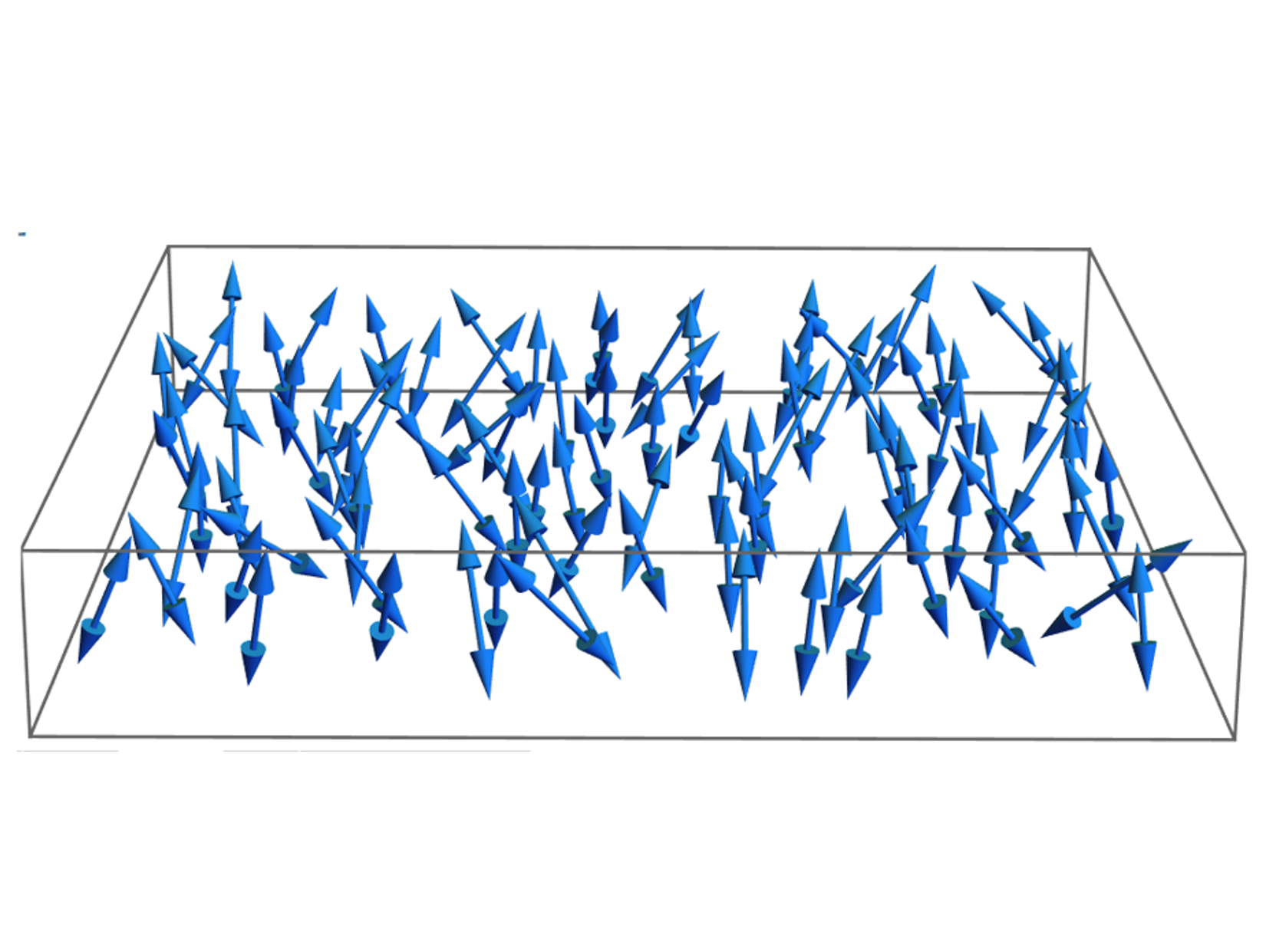

R1-OLED | 有机发光材料角分辨光谱仪
- 基于荧光角分辨光谱
- 研究OLED器件变角度光致发光（PL）、电致发光（EL）以及分子跃迁偶极矩取向等相关质量参数

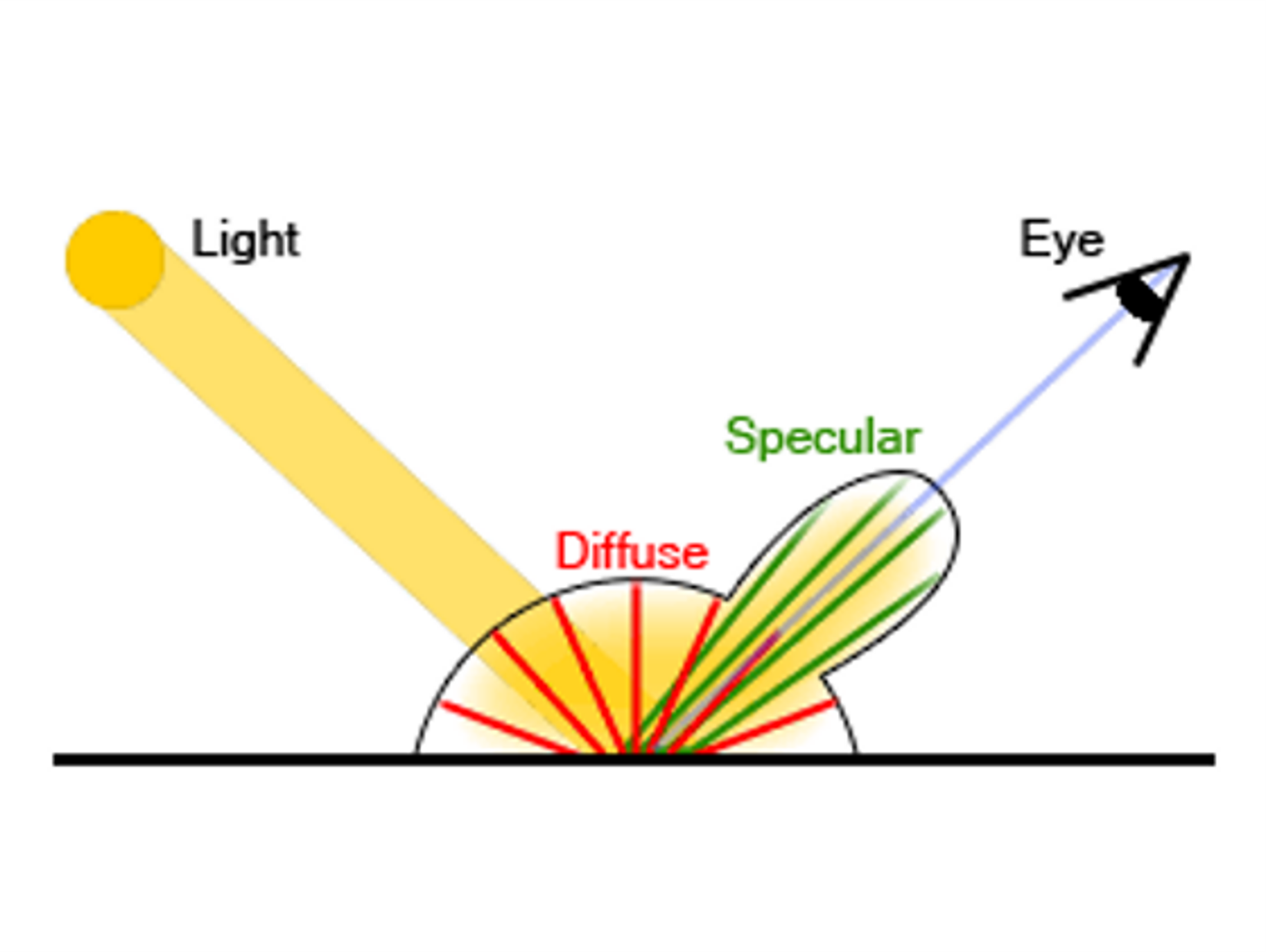

R1-BR-S | 截面双向反射光谱仪
- 基于反射角分辨光谱
- 研究显示面板亮度及色度、金属材料辐射特性等光学表面相关质量参数

技术参数

型号

描述

角分辨光谱仪测量支架

R1/rfb

角分辨光谱仪测量支架，支持从下部的反射 (rfb)

R1-UV

角分辨光谱仪测量支架，UV+

R1-UV/rfb

角分辨光谱仪测量支架，UV+，rfb

光谱性能

项目

值

适用光谱波段：

220~2500nm，系统通过波段

内置光源波段：

360~2500nm，内置的长寿命卤素灯泡

　　R1-UV

220~2500nm，内置的 Hamamatsu 氘气-卤素灯泡，更易于更换

落射光斑：

Ø0.88mm，更适合小样品测试

测量模式：

上反射 / 下反射 / 透射 / 散射 / 辐射 / 自由 / 编程，全面的 7 种模式，合为一体

偏振支架：

选配偏振支架 R1.PMF，偏振方向可调

偏振片：

● 360~790nm，R1.PMF.P-Vis　　● 560~2400nm，R1.PMF.P-Nir

滤光片支架：

选配滤光片支架 R1.PMC

角度性能

项目

值

入射光锥张角：

　　加载光阑

∠ 1° / 2° / 3° 光锥全角，三种光阑选择

　　不加载 (默认)

∠ 3.9° 光锥全角

出射光锥张角：

　　加载光阑

∠ 1° / 2° / 3° 光锥全角，三种光阑选择

　　不加载 (默认)

∠ 3.9° 光锥全角

外部接口 & 其他

项目

值

外部光源接口：

SMA905 或 FC/PC 接口，快速连接外部光源

光谱输出接口：

SMA905，衔接光纤光谱仪

耗材：

　　专用铝镜

R1.M，200~2500nm 适用

　　专用白板

R1.WS，200~2500nm 适用

　　专用氘灯

R1.B-D，200~450nm 适用，寿命 2,000hr

　　专用卤素灯

R1.B-H，360~2500nm 适用，色温 2,915K，寿命 6,000hr

控制软件：

R1.Software，R1 专用控制软件

电源接口：

DC 24V

控制接口：

USB-B，支持 USB2.0 通讯协议

相关案例：

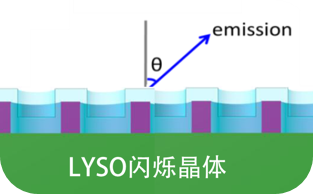

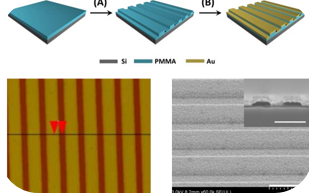

R1 在微结构辐射探测材料研究中的应用		R1 定制系统在 SPR 传感检测中的应用		R1 在微/纳米阵列及其器件研究中的应用
R1 在表面等离子体共振耦合传感中的应用		R1 角分辨光谱仪 \| 变角度辐射测量		R1 在黑金属吸收体光谱研究中的应用
