MetronLens,超构透镜光学检测系统
MetronLens,超构透镜光学检测系统
“光场 + 相位 + 远场” / 全面表征 / 简单易用

MetronLens 超构透镜光学检测系统
是一款面向超构透镜、超构表面、微透镜阵列等平面光学元件的专用光学检测系统。 该系统综合了显微成像技术、离轴数字全息技术以及远场成像技术等多种先进技术,可实现光场分布、相位分布和远场分布的原位检测,深刻揭示超构表面、超构透镜、微透镜阵列等平面光学元件的内在物理特性,为验证设计的准确性、制备加工工艺的优化提供了强有力的检测工具。
MetronLens 超构透镜光学检测系统
典型应用领域:

 超构表面(Metasurface)
  是一种由亚波长的微纳结构组成的平面结构,可以高自由度的对光波进行调控和操纵,因此超构表面的研究需要测量它所调控的光场分布和相位分布。

 微透镜阵列(Microlens Array,MLA)
  是由尺寸只有几十微米和数百微米的微型透镜构成的阵列,因此微透镜阵列的研究需要微米尺度的单透镜检测能力。

 衍射光学元件(Diffractive Optical Elements, DOE)
  是基于光的衍射效应而设计的光学元件,核心是对光的相位进行调制,需要高分辨率的相位测量。

      MetronLens 超构透镜光学检测系统 在以上领域的应用得益于如下几个
创新点
:
 1
 毫秒级相位检测

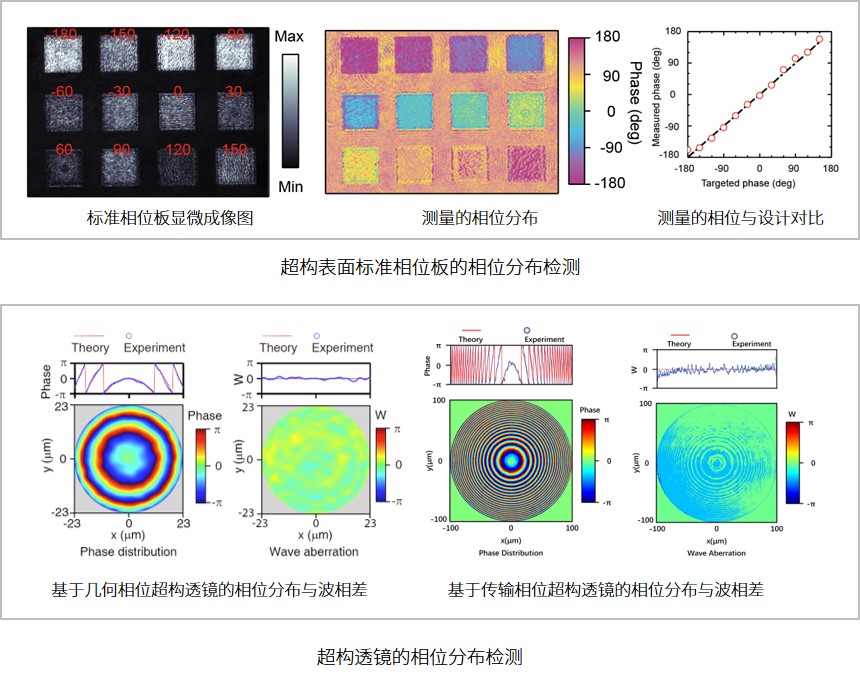

MetronLens 基于“微型透镜检测系统及其检测方法”发明专利和离轴外差干涉技术,在显微体系下实现了毫秒级相位分布检测,相位分辨率可达 50mrad;
 2
 高空间分辨率
采用优异光学设计,结合大NA(大于 0.75)高倍率的成像系统和高像素数探测器,确保大视场下空间分辨率可达 0.6μm;
 3
 高精度 z轴扫描
配有三轴全闭环超高精度电控位移台,能够轻松实现 0~22mm 行程的光场扫描,z轴扫描定位精度最小可达到 ±1μm;
 4
 多波长测试光源
系统内部最多可集成 457nm、532nm、660nm 三种连续激光光源,可满足多样化的波段测试需求,并支持其他光源外部扩展。


了解更多内容:
 如何在显微尺度检测周期性样品?
 如何测量纳米结构的角度色散?


       Your browser does not support the video tag.
复享超构透镜光学检测系统的相关参考文献
✽
"Phase characterisation of metalenses."
Light: Science & Applications
(2021).
影响因子:20.257,单位:复旦大学,通讯作者:石磊, 董建文, 资剑, 蔡定平
✽
"A Highly Efficient Bifunctional Dielectric Metasurface Enabling Polarization-Tuned Focusing and Deflection for Visible Light."
Advanced Optical Materials
(2019).
影响因子:10.05,单位:韩国光云大学,通讯作者:Sang-Shin Lee
✽
"Experimental demonstration of optical trapping and manipulation with multifunctional metasurface."
Optics Letters
(2022).
影响因子:3.56,单位:西安光机所,通讯作者:王国玺, 姚保利
✽
"Metalenses at visible wavelengths: Diffraction-limited focusing and subwavelength resolution imaging."
Science
(2016).
影响因子:63.714,单位:哈佛大学,通讯作者:Federico Capasso
✽
"Revolutionary meta-imaging: from superlensto metalens."
Photon.Insights
(2023).
单位:南京大学,通讯作者:李涛,祝世宁,陈晨
✽
"A meta-device for intelligent depthperception."
Advanced Materials
(2023).
影响因子:16.639,单位:香港理工大学,通讯作者:蔡定平
✽
"Monocular metasurface camera for passivesingle-shot 4D imaging."
Nature Communications
(2023).
影响因子:8.799,单位:清华大学,通讯作者:杨原牧
§
建议标注文字:
MetronLens,Optical measurement system of metalenses. ideaoptics. China
// Thanks for your support!
Loading…
技术参数
技术参数
关键技术
关键技术
型号
描述
MetronLens
光场检测 + 远场检测
MetronLens-Phi
相位检测 + 光场检测 + 远场检测
Loading…
MetronLens
项目
值
测量模式:
透射光场分布检测,透射远场分布检测
可测量光学参数:
光场分布、焦距、数值孔径、PSF、MTF、相对聚焦效率、成像分辨率、远场分布
系统数值孔径:
0.75 @ 40X
视野范围:
Φ0.5mm @ 40X,Φ4mm @ 5X
空间分辨率:
0.45μm @ 40X,2.35μm @ 5X
z轴扫描精度:
±1μm(0~1mm 行程),±3μm(1~22mm 行程)
焦距最大测量范围:
5mm
标配光源:
532nm 光纤连续激光器
入射平行光发散角:
0.2°
光源拓展接口:
1个 FC/APC接口
Loading…
MetronLens-Phi
项目
值
测量模式:
透射相位分布检测,透射光场分布检测,透射远场分布检测
可测量光学参数:
相位分布、波相差、泽尼克像差、光场分布、焦距、数值孔径、PSF、MTF、相对聚焦效率、成像分辨率、远场分布
系统数值孔径:
0.75 @ 40X
视野范围:
Φ0.5mm @ 40X
空间分辨率:
0.6μm @ 40X
相位测量分辨率(RMS):
50mrad
相位测量波相差:
0.05λ
z轴扫描精度:
±1μm(0~1mm 行程),±3μm(1~22mm 行程)
焦距最大测量范围:
5mm
标配光源:
457nm、532nm、660nm 空间光连续激光器
入射平行光发散角:
0.1°
光源拓展接口:
1个 FC/APC接口、1个空间光接口
Loading…
选配模块
项目
值
偏振扩展:
支持实现入射/接收偏振加载,适配 4mm 厚度偏振片
定制服务:
支持其他激光波长扩展定制
Loading…
消像差设计
采用消除像差光学设计
入射平行光技术
采用专利的平行光入射模块,解决了光束发散的问题,入射平行光发散角 ≤ 1° 。
面阵背照式技术
可见波段采用制冷型面阵背照式技术,大幅提高量子化效率。
Loading…
相关案例:
MetronLens 在微型可调式艾里光束超构器件中的应用
MetronLens 在超构透镜相位检测中的应用
MetronLens 在超构表面偏振检测中的应用
MetronLens 在超构表面光场检测中的应用
