面向有机发光材料的角分辨光谱仪
0~360° 变角度 / 最宽 220~2500nm / PL & EL 角分辨光谱 / 分子取向

R1-OLED 有机发光材料角分辨光谱仪 支持 0~360° 全角度测量，波段最宽可扩展至 220~2500nm。可应用于 TADF 材料、磷光材料、荧光上转换材料光致/电致荧光光谱各向异性研究，为 OLED 器件、OPV 器件和相关超构材料提供表面光场调控表征。搭配专用软件，模拟出射光谱变角度强度分布，获取分子取向因子，为有机发光材料检测提供全新体验。

R1-OLED 有机发光材料角分辨光谱仪

典型应用领域：
       角分辨 PL&EL 测量   有机发光材料具有辐射空间分布，需要系统具有角分辨光谱采集能力。

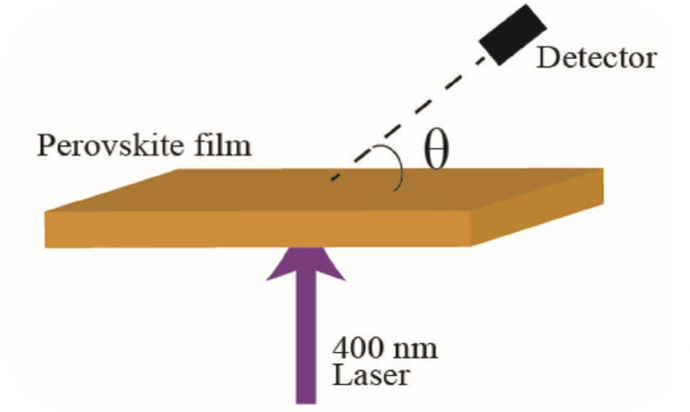

       微结构光场调控   钙钛矿超构材料对不同角度入射光具有光场调控效应，需要系统具有角度分辨能力。
       偶极分子取向   有机发光材料分子取向影响外量子效率 (External Quantum Efficiency, EQE)，需要系统具有检测分子取向的能力。

      R1-OLED 有机发光材料角分辨光谱仪在以上领域的应用得益于如下几个特点： 1  0~360° 完整角度探测 R1-OLED 有机发光材料角分辨光谱仪采用两个高精度定位旋转电机，实现完整的 0~360° 变角度光谱探测。 2  宽谱段 PL&EL 测量 R1-OLED 有机发光材料角分辨光谱仪采用面阵背照式光谱仪进行光谱采集，搭配激发光源及源表，最宽可实现 220~2500nm 波段 PL&EL 光谱探测。 3  光学仿真拟合搭配配套软件，R1-OLED 有机发光材料角分辨光谱仪可根据发光材料结构参数，模拟出射光谱变角度强度分布，获取分子取向因子。 4  可扩展性 R1-OLED 有机发光材料角分辨光谱仪可兼容氘灯、激光器等外接光源，满足多种实验对不同光源的需求。同时样品台采用模块化设计，支持定制化改造，适配不同尺寸样品。

      了解更多内容： 如何测显微角分辨？高灵敏光谱仪

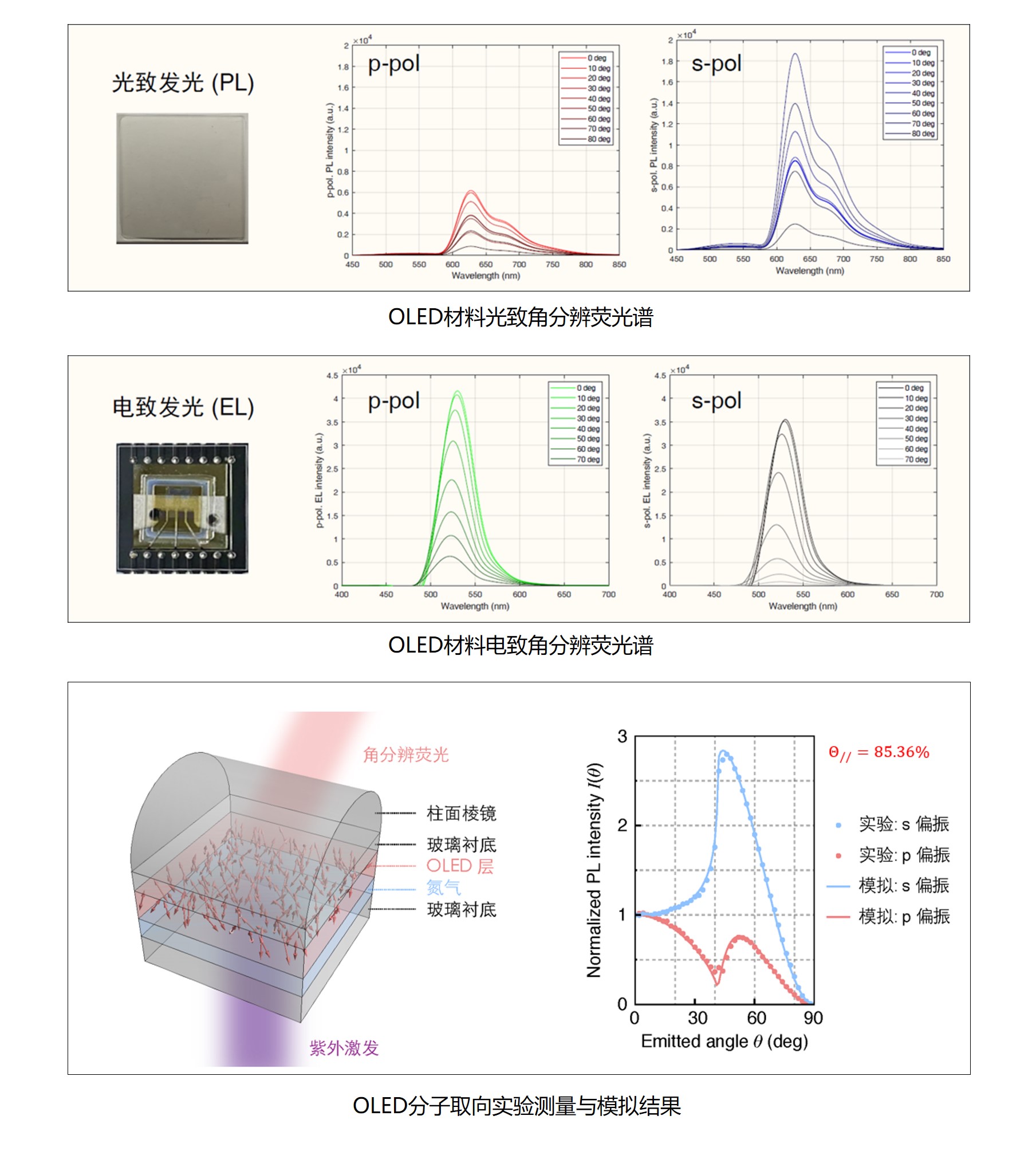

      测试案例：

参考文献
✽ "Donor arylmethylation toward horizontally oriented TADF emitters for efficient electroluminescence with 37% external quantum efficiency." Advanced Optical Materials (2022).
影响因子：10.050，单位：南京邮电大学/有机电子与信息显示国家重点实验室，通讯作者：解令海等
✽ "Full description of dipole orientation in organic light-emitting diodes." Chinese Optics Letters (2022).（待接收）. 影响因子：2.560，单位：复享光学/上海微纳制程智能检测工程中心，通讯作者：资剑等
✽ "A Red Thermally Activated Delayed Fluorescence Emitter Simultaneously Having High Photoluminescence Quantum Efficiency and Preferentially Horizontal Emitting Dipole Orientation." Advanced Functional Materials (2020).
影响因子：16.836，单位：台湾大学/电子工程学研究所，通讯作者：吳忠幟等
✽ "Review of Molecular Engineering for Horizontal Molecular Orientation in Organic Light-Emitting Devices." Bulletin of the Chemical Society of Japan (2019).
影响因子：4.488，单位：山形大学/有机材料科学系，通信作者：Yuichiro Watanabe 等
✽“Horizontal molecular orientation in solution-processed organic light-emitting diodes.”Applied Physics Letters (2015). 影响因子：3.597，单位：日本九州大学/有机光电研究中心，通讯作者：C. Adachi 等

§ 建议标注文字：R1-OLED, fluorescent angle-resolved spectrometer, ideaoptics, China // Thanks for your support!

技术参数

型号

描述

R1-OLED

荧光角分辨光谱仪：面阵背照式

R1-OLED/NV

荧光角分辨光谱仪：制冷型面阵背照式，更高信噪比及灵敏度，更利于弱光检测

系统性能

项目

值

测量内容：

PL、EL 角分辨光谱、分子取向、外量子效率

测量模式：

分子取向测量、上反射、下反射、透射、散射、辐射、自由、编程共 8 种模式

波段范围：

220~1100nm（可扩展至 2500nm）

光谱分辨率：

Min: 1.01nm，Max: 10.06nm (根据光谱仪选择)

激发光源：

　　波长：

365nm

　　光源类型：

LED

角度参数：

　　接收角度范围：

0~360°

　　入射角度范围：

0~180°

　　重复定位精度：

±0.05°

光斑大小：

0.4mm @ 200μm 芯径光纤，0.85mm @ 400μm 芯径光纤，1.35mm @ 600μm 芯径光纤

样品台：

　　调节维度：

6 维调节，平移调节精度 10μm，旋转角度调节精度 0.1°

　　适配样品尺寸：

30×20×1mm³（长宽高），支持定制化改造

软件：

R1-OLED.Software，可对 PL、EL 角分辨光谱进行分析，实现取向因子计算

设备尺寸：

460 × 240 × 280 mm³

选配模块

项目

值

扩展激发光源：

适配氘灯、激光器等

偏振配件：

　　波段范围：

300~3200nm 可选

　　微调旋转支架：

调节精度 0.5°

光阑：

光锥角 0.5°~1.5°（半角）可选
