您当前所在的位置： 首页> 产品> QFLSVision™ 准费米能级分裂成像系统

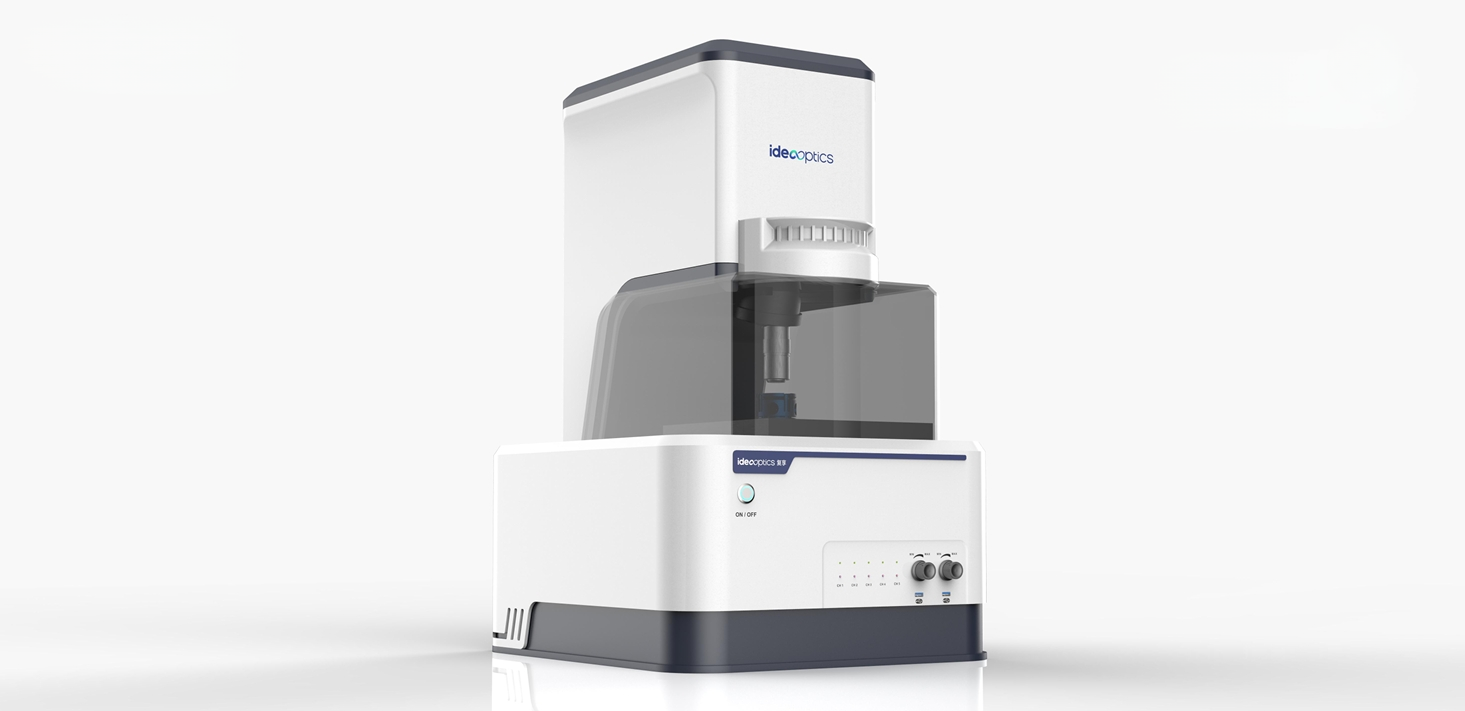

QFLSVision™ 准费米能级分裂成像系统



技术参数
型号
描述
QV-Micro准费米能级分裂成像系统


项目
值
功能：PL光谱、QFLS、等效光伏特性电流密度-电压曲线 Pseudo JV； PLQY、QFLS、光学PCE、峰位 Mapping 、VocLoss 损耗分析
PLQY / ELQY 检测范围：0.01~100%
PL 检测波段：
　　450nm 激发550~1050nm
　　800nm 激发880~1050nm
EL 检测波段：400~1050nm
成像区域：≥85μm × 85μm @ 100X；≥850μm × 850μm @ 10X，其余物镜根据比例放大缩小
空间分辨率：＜5μm @ 10X物镜 & PL峰位 800nm
 ＜2.5μm @ 10X物镜 & 450nm 成像
 ＜1.5μm @ 100X物镜 & PL / EL 峰位 800nm
 ＜1μm @ 100X物镜 & 450nm 成像
Mapping 方式：支持点扫描及面探
物镜配置：10X、20X、50X、100X

项目
值
可见光谱仪
　　波段范围：325~1100nm
　　像素间隔：＜1nm
　　量子效率：峰值QE~95%
　　制冷温度：低于室温 40℃
　　信噪比：1000:1（饱和时）
　　动态范围：10000:1

项目
值
相机
　　像素数：5472（H） × 3648（V）
　　量子效率：84% @ 495nm
　　制冷温度：-15℃
激发光源
　　照明方式：科勒照明
　　激发光：双激发波长，适用单结及叠层电池
　　光照强度：0.001~20Suns
　　滤光片档位：6档电动可调
